塑料管轉子流量計安裝使用說明書

作者:常州市凱悅熱工儀表有限公司  人氣:  發表時間:2020-11-17 15:26:52

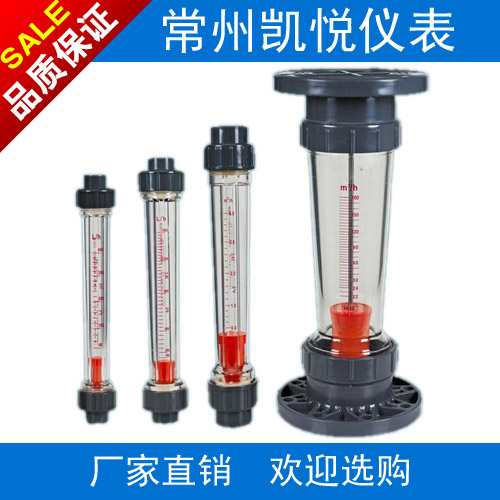

塑料管轉子流量計安裝使用說明



一、概述

LZB-( )S型塑料管轉子流量計錐管等主部件均由AS、ABS塑料制成,有較好的耐腐性能,產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點,塑料管轉子流量計可廣泛應用于化工、環保、食品等工業部門。

二、原理與結構

塑料管轉子流量計的主要測量元件為一根小端向下,大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時,在浮子上下之間產生壓差,浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力,浮力及粘性力三的合力相等時,浮子處于平衡位置。因此,流經流量計的流體流量與浮子上升高度,即與流量計的流通面積之間存在著一定的比例關系,浮子的位置高度可作為流量量度。

三、安裝

〔1〕安裝前,應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出,然后重新把它安裝好,在安裝時,要注意橡膠墊圈是否裝在接管的槽內,以防漏水。

〔2〕流量計的接口,可用配套的ABS塑料管,或用PVC塑料管,用專用膠水粘合連接,也可用塑料法連接后,再和金屬法蘭連接。

〔3〕流量計必須垂直安裝,應無明顯傾斜,其安裝高度,應便于對浮子的讀數,讀數時,視線與浮子應水平!惨话銟準:需用的zui佳流量為流量計zui大流量的50%-70%,盡量不要用到zui高數!

〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。

〔5〕被側流體壓力須穩定,如流體太力不穩定,會造成浮子波動,不能正確測量,流量計上游應設置緩沖器或定值器。

〔6〕塑料管轉子流量計應垂直安裝,流量計中心線與鉛垂線的夾角不應超過5度。

四、使用

〔1〕儀表使用時,應先緩慢開啟上游閥門至全開,然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門,然后再關閉儀表下游的流量調節閥。

〔2〕儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。

〔3〕當錐管和浮子粘污時,應及時清洗。

〔4〕定期檢查流量計的誤差,一旦超出規定誤差,應調換浮子和錐管,或者重新標定以得到更好的精度。

〔5〕被測流體與流量計標定介質不一致時,需對示值按進行修正。由下式表示

QS=QN



QS=實際流量 Qn=流量計讀數示值ρn=流量計標定時的介質密度ρs=被測介質的密度ρf=浮子材料的密度
