一、 概述 | 二、 原理與結構 |
三、 安裝和使用 | 四、 流量計示值修正 |
五、流量計的誤差表示 |
玻璃轉子流量計(以下簡稱流量計)主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、造紙、環保及科學研究等部門中,用來測量氣體或液體介質的單相非脈動的流量。
耐腐蝕型流量計主要用于有腐蝕性液體,氣體介質計量等部門的物質生產工藝過程中用來檢測強酸(氫氟酸除外)、強堿、氧化計,強氧化性酸,有機溶劑和其它具有腐蝕性氣體或液體介質的單相非脈動餓流量。
二、玻璃轉子流量計原理與結構
流量計的主要測量元件為一根小端向下、大端想上垂直安裝的錐形玻璃管及在其內可以向下移動的浮子。當流體自下而上流經錐玻璃時,在浮子上、下之間產生壓差、浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力、浮力及粘性力三者的合力相等時,浮子處于平衡位置。因此,流經流量計的流體流量與浮子上升高度,即與流量計的流通面積之間存在著一定的比例關系,浮子的位置高度可作為流量流度。流量計的讀數按圖1所示的讀數位置讀取出示值。

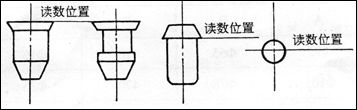

圖1 浮子讀數位置圖

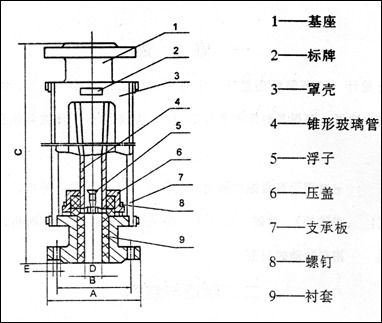

我廠生產的流量計有基型LZB系列。它們主要有錐形玻璃管、浮子、上基座、下基座、上止檔、下止檔、支承板、外罩、密封圈等組成。均采用法蘭接(法蘭接GB2555—81鑄鐵法蘭規定)。通徑50mm以上流量計帶導桿,能使浮子上下移動穩定,并保護錐形玻璃管,以免碰損。結構見圖2—1,外型與連接尺寸見表1,技術參數見表2。
表1 LZB-15F-100F LZB-15~100 外型安裝尺寸
口徑 |
尺寸 |
||||
A |
B |
C |
D |
E |
|
15 |
Φ95 |
Φ65 |
470 |
Φ15 |
4-Φ14 |
25 |
Φ105 |
Φ78 |
470 |
Φ25 |
4-Φ14 |
40 |
Φ145 |
Φ110 |
570 |
Φ40 |
4-Φ18 |
50 |
Φ160 |
Φ125 |
570 |
Φ50 |
4-Φ18 |
80 |
Φ185 |
Φ150 |
660 |
Φ80 |
4-Φ18 |
100 |
Φ205 |
Φ170 |
660 |
Φ100 |
4-Φ18 |
表2 基型LZB系列 玻璃轉子流量計技術參數
型號 |
LZB-15 |
LZB-25 |
LZB-40 |
LZB-50 |
LZB-80 |
LZB-100 |
|
公稱通徑 |
Φ15 |
Φ25 |
Φ40 |
Φ50 |
Φ80 |
Φ100 |
|
測量比 |
1:10 |
1:10 |
1:10 |
1:10 |
1:10 1:5(氣) |
1:5 |
|
工作壓力(MPa) |
≤0.6 |
≤0.6 |
≤0.6 |
≤0.6 |
≤0.4 |
≤0.4 |
|
精度等級 |
2.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
|
流量范圍 |
液體(m3/h) |
16-160(L/h) |
40-400(L/h) |
0.16-1.6 |
0.4-4.0 |
1-10 |
5-25 |
25-250(L/h) |
60-600(L/h) |
0.25-2.5 |
0.6-6.0 |
1.6-16 |
8-40 |
||
40-400(L/h) |
100-1000(L/h) |
||||||
氣體 (NM3/h) |
0.25-2.5 |
1-10 |
4-40 |
10-100 |
50-250 |
120-600 |
|
0.4-4.0 |
1.6-16 |
6-66 |
16-160 |
80-400 |
200-1000 |
||
0.6-6.0 |
2.5-25 |
LZB—F耐腐型玻璃轉子流量計

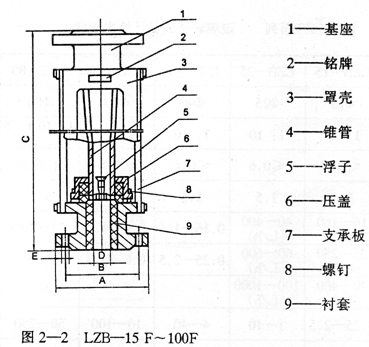

我廠生產的LZB—F耐腐型玻璃轉子流量計主要有玻璃錐管、浮子、上基座、下基座、上止檔、下止檔、支承板、前后罩殼、密封圈隔膜組成,均采用法蘭連接。(法蘭接GB2555—81鑄鐵法蘭規定)其結構示意圖2—2所示,外型及連接尺寸見表1 LZB—F型通徑為Φ80、Φ100的耐腐蝕流量計的結構與圖2—2相似,所不同的是浮子都帶導桿,使浮子上、下移動穩定并保護錐型玻璃管以免碰損。耐腐流量計與介質接觸的零件采用了高級防腐材料,因此具有良好的耐腐蝕性能,在各種腐蝕性介質的流量測量中,十分可靠有效。技術參數見表3。
表3 耐腐型玻璃轉子流量計技術參數
型號 |
LZB-15F |
LZB-25F |
LZB-40F |
LZB-50F |
LZB-80F |
LZB-100F |
|
公稱通徑 |
Φ15 |
Φ25 |
Φ40 |
Φ50 |
Φ80 |
Φ100 |
|
測量比 |
1:10 |
1:10 |
1:10 |
1:10 |
1:10 1:5(氣) |
1:5 |
|
工作壓力(MPa) |
≤0.6 |
≤0.6 |
≤0.6 |
≤0.4 |
≤0.4 |
≤0.4 |
|
精度等級 |
4 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
流量范圍 |
液體(m3/h) |
16-160(L/h) |
40-400(L/h) |
0.16-1.6 |
0.4-4.0 |
1-10 |
5-25 |
25-250(L/h) |
60-600(L/h) |
0.25-2.5 |
0.6-6.0 |
1.6-16 |
8-40 |
||
40-400(L/h) |
100-1000(L/h) |
||||||
氣體 (NM3/h) |
0.25-2.5 |
1-10 |
4.0-40 |
10-100 |
50-250 |
120-600 |
|
0.4-4.0 |
1.6-16 |
6.0-66 |
16-160 |
80-400 |
200-1000 |
||
0.6-6.0 |
2.5-25 |
注:1、所有口徑流量計錐形管材料均為高硼硅硬質玻璃。
2、材料根據用戶要求可作變動。
注:法定計量單位1kgf/cm2=9.80665×104Pa,為計量方便圓整為
