玻璃轉子流量計主要規格參數

作者：常州市凱悅熱工儀表有限公司　　人氣：　　發表時間：2020-12-01 07:21:40

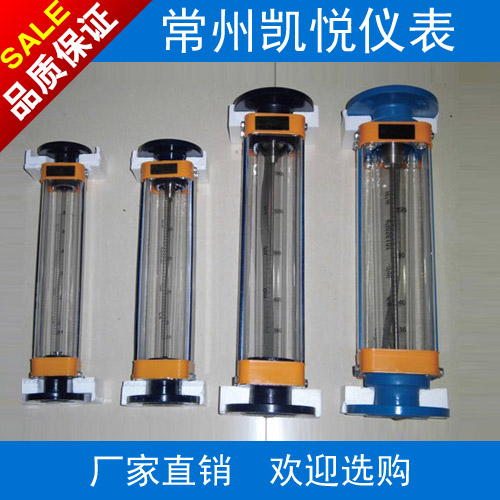

FA24型玻璃轉子流量計是采用國際先進工藝和設備制造的產品，質量性能達到國際現有先進水平，精度等級高，采用獨特的設計，法蘭接頭可以旋轉以調節四只安裝孔，在不把流量計撤出管道的情況下，可方便的更換錐管 和浮子。
可加裝標尺板。
玻璃轉子流量計外形及安裝尺寸

通 徑 窗口尺寸
（a×b）		 C B A E 重量
(kg)
DN15 37×302 500 Φ65 Φ95 4-Φ14 6
DN25 52×294 500 Φ85 Φ115 4-Φ14 10
DN40 64×278 500 Φ110 Φ145 4-Φ14 13
DN50 94×266 500 Φ125 Φ160 4-Φ18 18
DN80 132×302 500 Φ150 Φ185 4-Φ18 32
注：法蘭標準GB/T9119-2000
DN(15～50), PN1.0MPa DN80 PN0.6MPa
玻璃轉子流量計型號規格與技術參數
通 徑
(mm)		 型 號 測量范圍 壓損
(Pa)		 zui大壓力
(MPa)		 zui高溫度(℃) 準確度等級
水(20℃)L/h 空 氣
(20℃ 101325Pa)m3/h
DN15 FA24-15
FA24-15F		 10～100
16～160
25～250
40～400
63～630		 0.12～1.2
0.2～2
0.3～3
0.5～5
0.8～8
1.2～12
2～20		 1100
1200
1700
2000
2500
3000		 1.0 120 2.5
DN25 FA24-25
FA24-25F		 63～630
100～1000
160～1600
250～2500		 2～20
3～30
5～50
6～60		 2800
4000
5000
6000		 1.0
DN40 FA24-40
FA24-40F		 250～2500
400～4000		 5～50
8～80
12～120		 3400
4000
5000		 0.9
DN50 FA24-50
FA24-50F		 630～6300
(1～10)m3/h		 12～120
20～200
30～300		 4800
6500
8500		 0.7
DN80 FA24-80
FA24-80F		 (1.6～16)m3/h
(2.5～25)m3/h
(8～40)m3/h		   8000
9000
9600		 0.5
注：1、進入流量計流體的壓力，液體至少是壓損的兩倍，氣體必須超過5倍壓損。
2、需準確度等級1.5級，請在訂單上注明。
3．耐腐型四氟浮子zui大流量比普通型低*量等級。
全不銹鋼型FA24-()B/BF FA24-()Bo/BoF
    法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304(1Cr18Ni9Ti)，型號為FA24-()B。
接液材質如需選用316，則型號為FA24-()B0，需定做。
如需不銹鋼內襯PTFE，則型號為FA24-()BF(316為B0F)，需定做。
零 部 件
型 號 浮 子 基 座 止 檔 密封圈及墊片 導 桿
FA24 - 15、25 、
40 、50、80		 1Cr18Ni9Ti
不銹鋼		 鑄 鐵 氟塑料 耐高溫橡膠 1Cr18Ni9Ti
不銹鋼
FA24 - 15F、2 5 F 、
40F、50F、80F		 外包氟塑料 鑄鐵內襯 氟塑料* 氟塑料 氟橡膠
注：如介質是有機溶劑，訂貨時請注明。
