【凱悅儀表】玻璃轉子流量計組件與原理

作者:常州市凱悅熱工儀表有限公司  人氣:  發表時間:2020-12-01 07:54:17

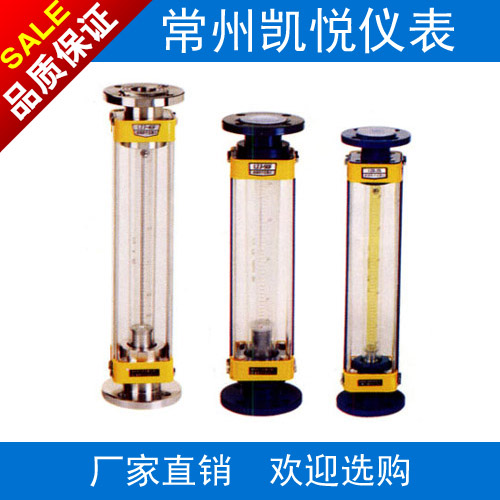

常州玻璃轉子流量計的組成部件及測量原理



 常州玻璃轉子流量計由兩個部件組成,玻璃轉子流量計一件是從下向上逐漸擴大的錐形管;玻璃轉子流量計另一件是置于錐形管中且可以沿管的中心線上下自由移動的轉子。常州玻璃轉子流量計當測量流體的流量時,被測流體從錐形管下端流入,流體的流動沖擊著轉子,并對它產生一個作用力(這個力的大小隨流量大小而變化);當流量足夠大時,所產生的作用力將轉子托起,并使之升高。同時,被測流體流經轉子與錐形管壁間的環形斷面,從上端流出。當被測流 體流動時對轉子的作用力,正好等于轉子在流體中的重量時(稱為顯示重量),轉子受力處于平衡狀態而停留在某一高度。分析表明;轉子在錐形管中的位置高度,與所通過的流量有著相互對應的關系。因此,觀測轉子在錐形管中的位置高度,就可以求得相應的流量值。



常州玻璃轉子流量計的主要測量元件為一根垂直安裝的下小上大錐形玻璃管和在內可上下移動的浮子。當流體自下而上經錐形玻璃管時,在浮子上下之間產生壓差,浮子在此差壓作用下上升。當此上升的力、浮子所受的浮力及粘性升力與浮子的重力相等時,浮子處于平衡位置。
